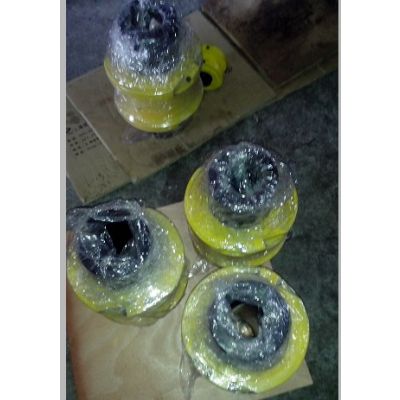

| 品牌：上海克丁 | 型号：JS10 | 联轴器类型：蛇形弹簧联轴器 |
| 公称转矩：8000N.m | 轴孔：85 | 是否进口：是 |
| 标准编号：1*23 | 外形尺寸：265mm | 许用转速：2250r/m |
蛇型弹簧联轴器转矩计算:传动系统中动力机的功率应大于工件机所需功率。根据动力机的功率和转速可计算得到与动力机相联接的高速端的理论短矩T；根据工况系数K及其他有关系数，可计算联轴器的计算转矩Tc，。联轴器T与n成反比，因此低速端T大于高速端T。
初选蛇形弹簧联轴器型号:根据计算转矩Tc,从标准系列中可选定相近似的公称转矩Tn，选型时应满足Tn≥Tc。初步选定联轴器型号（规格），从标准中可查得联轴器的许用转速[n]和径向尺寸D、轴向尺寸L0,就满足联轴器转速n≤[n]。
根据轴径调整型号:初步选定的蛇形弹簧联轴器联接尺寸，即轴孔直径d和轴孔长度L，应符合主、从动端轴径的要求，否则还要根据轴径d调整联轴器的规格。主、从动端轴径不相同是普通现象，当转矩、转速相同，主、从动端轴径不相同时，应按大轴径选择联轴器型号。新设计的传动系统中，应选择符合GB/T3852中规定的七种轴孔型式，推荐采用J1型轴孔型式，以提高通用性和互换性，轴孔长度按联轴器产品标准的规定。
选择联接型式:蛇型弹簧联轴器联接型式的选择取决于主、从动端于轴的联接型式，一般采用键联接，为统一键联接型式及代号，在GB/T3852中规定了七种键槽型式，四种无键联接，用得较多的是A型键。根据动力机和联轴器载荷类别、转速、工作环境等综合因素，选定蛇形弹簧联轴器品种；根据联轴器的配套、联接情况等因素选定联轴器型式；根据公称转矩、轴孔直径与轴孔长度选定规格（型号）。为了***轴和键的强度，在选定联轴器型号（规格）后，应对轴和键强度做校核验算，以***确定联轴器的型号。
