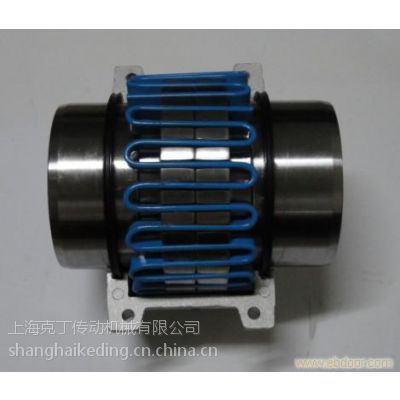

| 品牌：上海克丁 | 型号：JS14 | 联轴器类型：蛇形弹簧联轴器 |
| 公称转矩：35500N.m | 轴孔：140 | 是否进口：是 |
| 标准编号：25*36 | 外形尺寸：236mm | 许用转速：500r/m |
JS14蛇簧联轴器质量不平衡或安装后的风机转子质量不平衡引起的。各轴承、各方向振动均以工频为主，有比较明显的2倍频成分。仔细观察频谱图，未发现明显的轴承故障频率，表明各轴承不存在故障且安装、润滑良好。从频谱图上也没有发现明显的叶片通过频率，且经现场试验证实，风机振动与挡板开度没有关系，表明风机通流部分正常。
通过以上分析，排除了风机叶轮质量不平衡、风机转子不平衡、轴承损坏及安装润滑不良、风机通流部分损坏等故障原因。
而风机驱动端轴承振动大于非驱动端轴承振动，风机驱动端轴承振动与电机驱动端轴承大小接近、相位相反，各轴承水平、垂直、轴向振动均较大，且频谱中2倍频成分比较明显等现象表明，2台风机均可能存在风机转子与电机转子不对中的问题。
故障确认及处理过程故障确认经过研究决定，复查风机转子与电机转子的对中情况。首先在不解开联轴器罩壳的情况下测量风机与电机侧轴颈的跳动，然后解开联轴器罩壳测量两转子对中情况，***将蛇形簧去掉测量两转子对中情况。
