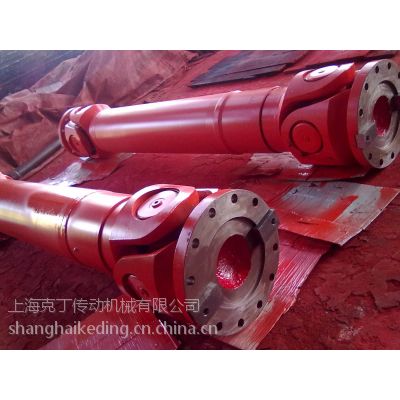

| 品牌：上海克丁 | 型号：SWC100BH | 联轴器类型：万向联轴器 |
| 公称转矩：450N.m | 轴孔：55 | 是否进口：是 |
| 标准编号：SWC-BH | 外形尺寸：100mm | 许用转速：5000r/m |
万向联轴器中间传动轴的模态分析
会受到来外界激励的影响。当这些外界激励与系统固有频率接近时，将产生共振现象。为了避免共振产生，需对万向联轴器进行模态分析，确定结构的固有振动频率和振型，从而为系统的振动特性分析、振动故障诊断和预报以及结构动力特性的优化设计提供依据。我们所研究的万向联轴器的中间传动轴的振动对系统的影响，因此、我们只对中间传动轴的振动情况进行分析。由于万向联轴器器系统较低的几阶固有频率和相应振型对其动态响应的影响，因此在研究分析中只需了解前几阶的固有频率和相应振型。利用ANSYS中Block Lanczos方法，求解得到中间传动轴前4阶的固有频率和相应的4阶振型。
通过万向联轴器对中间传动轴模态分析结果和试验测试所得到的结果差值小于12.6HZ，而且偏差方向具有一致性，所以很好的验证了建模过程和在ANSYS软件中进行模态分析过程上和实际模型具有正确和很好的一致。在进行系统设计时，应***外界激振频率与传动轴的固有频率有一定的偏差，防止共振现象的产生。
SWC型十字轴式万向联轴器有7种双联型式，适用于轧钢机械、起重运输机械及其他重型机械，联接两个不同轴线传动轴系，回转直径160～550mm，传递公称转矩18～800kN·m，轴线折角β≤10°SWC型整体轴承座十字轴式万向联轴机特点（JB/T3242-93）
BH型标准伸缩焊接式万向联轴器机基本参数和主要尺寸
