| 品牌：上海克丁 | 型号：SWC225BF | 联轴器类型：万向联轴器 |
| 公称转矩：10N.m | 轴孔：100 | 是否进口：是 |
| 标准编号：SWC-DH | 外形尺寸：225mm | 许用转速：15r/m |

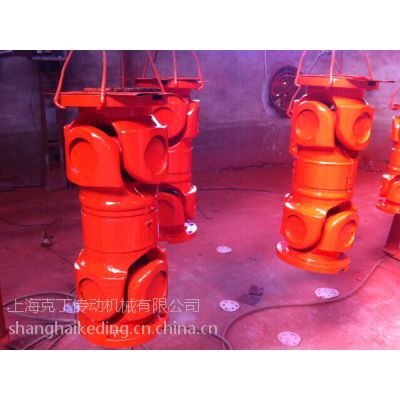

SWC225BF型十字万向接轴
热卷箱采用SWC型端面键式十字万向接轴,配合使用高强度螺栓。但在生产过程中,由于辊子受到较大的冲击和振动,使得传动轴固定螺栓极易松动,造成传动轴故障率较高、维护量大。笔者将原有的传动轴改为SWP型端面齿十字万向接轴,其传递的扭矩更大,把合螺栓少,且螺栓不承受剪切力,装配拆卸方便,显示出较大的优越性。1工况简介在生产过程中,热卷箱一工位托辊传动轴正反转,其摆角在-4.7°～8.3°之间,工作转矩为50000 N·m,转速在0～299 r/min,属于大摆角重负荷工况;再加上冷却水的喷溅,使得键和键槽之间会出现磨损及锈蚀、配合间隙增大。由于承受较大的剪切力,传动轴螺栓会产生松动,导致键松动、脱落,而这又加速了传动轴螺栓被切断。通常,一个把合面的10个固定螺栓全都拉长、松动,必须更...
