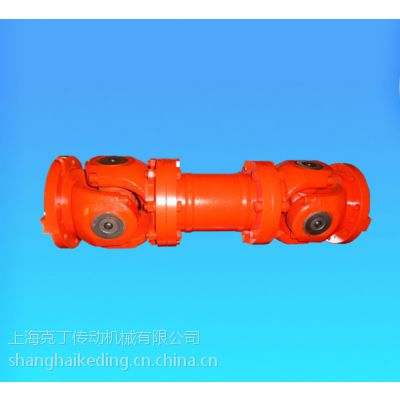

| 品牌：上海克丁 | 型号：SWP180B | 联轴器类型：万向联轴器 |
| 公称转矩：1000N.m | 轴孔：120 | 是否进口：是 |
| 标准编号：160*640 | 外形尺寸：360mm | 许用转速：5000r/m |
万向联轴器等角传动设计
万向联轴器能够改变传动方向，但必须成对使用，并在传动过程中，使动力输入轴和动力输出轴与中间轴之间的夹角相等，才能***匀转速传动。另外，万向联轴器采取角度传动时存在侧向扭矩，必须采取措施予以平衡，以便提高机组作业稳定性。２．１万向联轴器等角传动机构的设计为实现万向联轴器的等角传动，主要采取以下两项技术措施：，悬挂架与机架５的接点（铰链３）必须与拖拉机动力输出轴在同一水平面内；***，万向节２到铰链３的距离与万向节４到铰链３的距离相等，使万向节２、４与铰链３形成等腰三角形。２．２侧向扭矩的平衡２．２．１灭茬功率消耗。目前，灭茬功率消耗尚无试验数据，现用旋耕比阻法进行估算，功率消８．６８ｋＷ。拖拉机动力输出轴输出的功率为：（机组总效率取０．９２）Ｎｄ＝Ｎ／ｎ＝８．６８／０．９２＝９．４３（ｋＷ）………（２）２．２．２侧向扭矩的计算。拖拉机动力输出轴的转速ｎ＝５４０ｒ／ｍｉｎ，所传动的扭矩为：Ｍ１＝９５４９Ｎｄ／ｎ…………．．（３）＝９５４９×９．４３／５４０＝１６６．７５（Ｎ．ｍ）万向节从动轴所受侧向扭矩：Ｍ２＝Ｍ１ｓｉｎ（４）!为万向节主动轴与从动轴之间设计取!＝１５°，计算得：Ｍ２＝４３．１６（Ｎ．ｍ）２．２．３平衡侧向扭矩的措施。由上述计算可知，万向联轴器角度传动，存在一定的侧向扭矩，该扭矩最终将传递到机组悬挂系统。如悬挂系统采用传统的四边形结构和球铰联接，将会使机组作业时摆动，影响作业的不稳定性。本设计的悬挂系统如图所示，下拉杆１、上支架１３一端通过铰链３联接，另一端分别与拖拉机安装上下拉杆的接点联接，其纵向投影和水平投影均为三角形结构，从而增强抵抗侧向扭矩的能力。同时，各接点均采用圆柱形铰链，进一步限制左右摆动的自由度。机组垂直方向的侧向扭矩由起落架平衡，并且该扭矩与灭茬纵向
