| 联轴器类型：万向联轴器 | 品牌：上海克丁 | 型号：SWC120BH |
| 公称转矩：12000N.m | 轴孔：12 | 是否进口：是 |
| 标准编号：swc120bh | 外形尺寸：120mm | 许用转速：2000r/m |

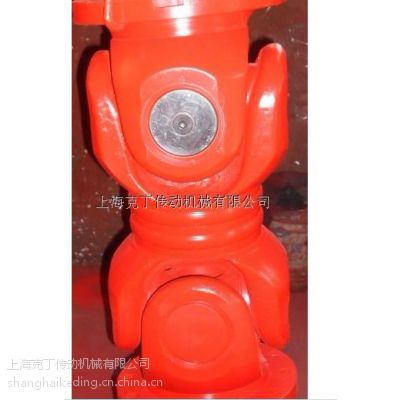

十字万向联轴器
用于连接两段转轴的联轴器，具体是一种高速万向联轴器。万向联轴器十字轴和叉头结构十分复杂，受力状况用一般***方法无法进行准确的计算，本文采用ＣＡＤ造型技术和有限元方法，对万向联轴器十字轴和叉头进行了强度计算，运用三维光弹应力分析方法对计算结果进行实验验证，取得基本一致的结果。为了满足船用万向联轴器挠度大，长度变化频繁的特点，将普通移动花键改为滚动接触结构，大大减少了长度变化的时摩阻力，这是一种国内尚未见过的新颖结构，它包括有分别位于转矩输入端和转矩输出端的两个万向节，两个万向节之间通过相互配合的花键轴和花键套连接，位于转矩输入端的万向节为一个十字轴式万向节，位于转矩输出端的万向节为一个鼓形齿式万向节，所述鼓形齿式万向节由相互嵌套的外套和内套组成，外套通过花键轴和花键套与另一端的十字轴式万向节连接，内套与外套之间通过鼓形齿相配合。本实用新型结构合理、运行的传动稳定性好、能够支持的转速高、使用寿命长品SWC、SWP、SWZ等20多个系列500多种型号的万向联轴器，广泛使用于我国特大、大中型钢铁、冶金、造纸、印刷、起重运输机械，矿山、石油、水泥、机车、船舶等行业企业
。
普通升降台铣床工作台纵向、横向和垂向的三向运动是通过万向联轴器传递的，联轴器不但要传递动力，而且还要起到过载保护作用。传统的升降台铣床万向联轴器是用铜销穿过万向节，当载荷超过设计规定值时，铜销断裂而实现对万向联轴器的保护。本文提出一种新型的升降台铣床万向联轴器过载保护装置，当载荷超过设计规定值时，无需自我破坏，即可实现对万向联轴器的保护，具有生产成本低、工作可靠等特点
