| 联轴器类型：膜片联轴器 | 品牌：上海克丁 | 型号：JM20 |
| 公称转矩：45000N.m | 轴孔：160 | 是否进口：是 |
| 标准编号：JM20 | 外形尺寸：460mm | 许用转速：1850r/m |
膜片联轴器轴线间会产生轴向偏移

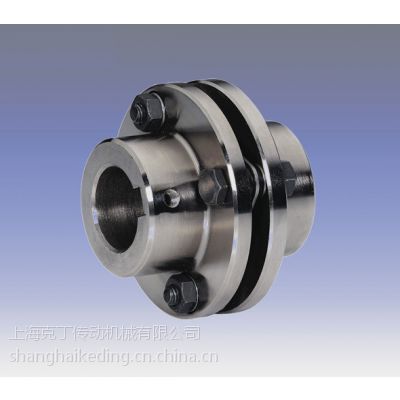

膜片联轴器的结构
膜片联轴器是一种全金属干式挠性联轴器，主要由左右半联轴器、膜片组和连接螺栓等零部件组成。其中，膜片组由一定数量的高强度不锈钢涂层膜片叠合而成，并通过螺栓交替固定于主动端与从动端。为了获得更好的补偿性能，常采用中间轴，其两端各有一组膜片组组成双膜片式联轴器，分别与主从动轴联接。
膜片的应力分析
膜片组是膜片联轴器的主要弹性元件，膜片组在运转过程中承受拉伸、挤压、剪切等复合力，处于复杂的受力状态，并由此来传递转矩和运动，同时吸收振动和补偿偏差。所以说联轴器所联接的两轴，由于制造和安装误差、承载变形、热变形以及机座下沉等原因，轴线间会产生一定的轴向、角向、径向偏移。这将在轴、轴承和联轴器上引起附加载荷，使船舶推进轴系工作条件恶化。而膜片联轴器的使用可以大大减弱附加载荷所产生的影响，改善船舶推进轴系工作条件。膜片联轴器在船舶推进轴系中应用广泛，特别用于高速快艇推进轴系，其中膜片是膜片联轴器的关键部件，为了满足船舶高速轴系***的运行要求，必须对膜片进行应力分析和强度计算。
具有恒转矩性，转矩仅仅取决于激磁电流的大小，而与主、从动侧的相对转速无关，具有定转矩性，其静转矩与动转矩相同。在同滑差无关的情况下能够传递一定的转矩，无冲击、振动、无噪声，运转平稳，壳用于工作频率较高的场合。
